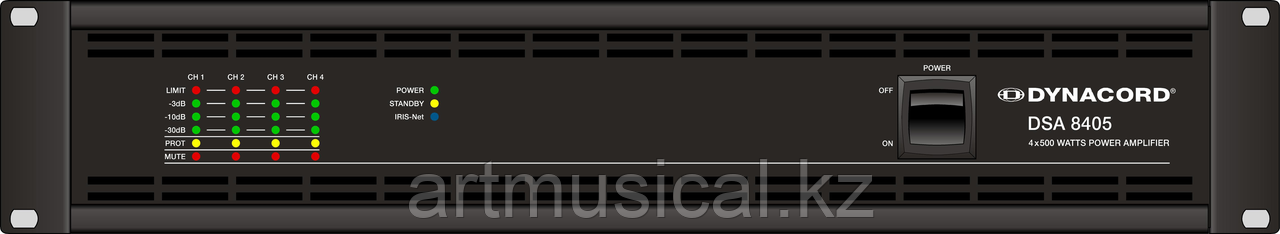

DYNACORD DC-DSA8405-UNIV Усилитель мощности

Сочетают в себе высокую мощность, максимальную надежность, безопасную работу и выдающееся звучание. Усилители серии DSA являются идеальным выбором для большинства звукоусилительных систем серий акустических кабинетов DYNACORD, например D-Lite, Forum, VariLine или Cobra. Выходные каналы усилителя могут работать в различных режимах вывода. Любой из каналов может переключаться в режим с высоким сопротивлением (HZ) для подключения громкоговорителей без выходных трансформаторов в сетях 70 В или 100 В (Direct Drive).

Усилители надежно защищены от перегрева, перегрузок, короткого замыкания, высокочастотных сигналов и постоянного тока на выходе. Функция «мягкого» старта задействует реле для создания временной задержки между включением усилителя и активации блоков усиления. Следующая цепь ограничивает ток при включении, не давая срабатывать предохранителям. На выходе усилителя установлены реле задержки включения акустических кабинетов. Опциональный модуль дистанционного управления (RCM-810) позволяет осуществлять полный контроль над усилителем и подключенными к нему акустическими кабинетами с помощью программного обеспечения IRIS-Net.

Технические характеристики:

 Режим низкого импеданса Режим высокого импеданса
2 Ом 4 Ом 8 Ом 70 В/10 Ом 100 В/20 Ом
Максимальная выходная мощность в средней полосе, THD = 1%, 1 кГц, 4 канала 500 Вт 500 Вт 250 Вт ВЛД: 500 Вт 500 Вт 500 Вт
Номинальная выходная мощность, КНИ < 0,3 %, 20–20 000 Гц, 4 канала 450 Вт 450 Вт 225 Вт ВЛД: 450 Вт 450 Вт 450 Вт
Максимальная выходная мощность в мостовом режиме, КНИ = 1%, 1 кГц - 1000 Вт 1000 Вт 1000 Вт/20 Ом 1000 Вт/40 Ом
Номинальная мощность сигнализации (согласно EN 54-16) - 325 Вт 250 Вт ВЛД: 325 Вт 325 Вт 325 Вт
Максимальное среднеквадратичное значение размаха напряжения, THD = 1%, 1 кГц 32 В 45 В 45 В ВЛД: 63 В 70 В 100 В
Полоса пропускания мощности, THD = 1%, исх. 1 кГц, половинная мощность при номинальной нагрузке 10-25000 Гц 50-25000 Гц
Коэффициент усиления по напряжению, исх. 1 кГц 32 дБ 32 дБ 32 дБ 33 дБ 36 дБ
Входная чувствительность, номинальная мощность, 1 кГц 0,775 В (0,0 дБн) 1,1 В (+3,0 дБн) 1,1 В (+3,0 дБн) 1,55 В (+6,0 дБн) 1,55 В (+6,0 дБн)
THD при номинальной выходной мощности, MBW = 80 кГц, 1 кГц < 0,05%
IMD-SMPTE, 60 Гц, 7 кГц < 0,05%
DIM30, 3,15 кГц, 15 кГц < 0,02%
Максимальный уровень входного сигнала +22 дБн (9,76 В среднеквадратичное значение )
Перекрёстные помехи, см. 1 кГц, при номинальной выходной мощности < -80 дБ
Частотная характеристика, исх. 1 кГц, нагрузка 8 Ом 15-30000 Гц (±1 дБ)
Входное сопротивление, активный балансный 20 кОм
Коэффициент демпфирования, 1 кГц, 8 Ом > 240
Скорость нарастания 28 В/мкс
Отношение сигнал/шум (A-взвешенное) 98 дБ 100 дБ 100 дБ 104 дБ 106 дБ
Выходной шум, A-взвешенный < -66 дБн < -65 дБн < -65 дБн < -65 дБн < -64 дБн
Топология выходного каскада Класс D
Требования к питанию 220-240 В, 50-60 Гц или 120 В, 50-60 Гц или 100 В, 50-60 Гц
Пусковой ток 27 А
Пусковой ток после пятисекундного цикла питания 14 А
Потребляемая мощность, 1/8 максимальной выходной мощности 490 Вт
Защита Ограничители звука, высокая температура, постоянный ток, ВЧ, короткое замыкание, ограничители пикового тока, ограничители пускового тока, задержка включения, защита сетевого выключателя, защита от повышенного/пониженного напряжения сети
Охлаждение Вентиляторы, направленные спереди назад, с регулируемой температурой
Электромагнитная среда Е1, Е2, Е3
Рабочая Температура от +5° до +40°С
Размеры продукта ШВГ 483 х 88,1 х 420,8 мм
Вес нетто 11,1 кг
